Autodesk Fusion è un software CAD per la creazione di modelli 3D parametrici e non, ma è anche uno strumento molto potente per creare disegni destinati al taglio laser. In questa guida, ti mostreremo come preparare i tuoi progetti in modo efficiente.
Dimensioni e unità di misura
Unità di Misura: Assicurati che l’unità di misura sia impostata su millimetri (mm) nelle Impostazioni del documento.
Come impostare la scala e misurare il disegno correttamente.

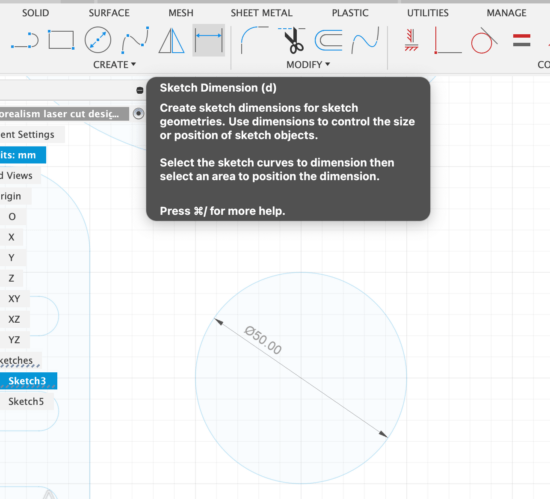

Disegna in Scala 1:1: È fondamentale disegnare in scala reale. Per aiutarti puoi inserire le quote (Sketch Dimension) nelle geometrie del tuo sketch (le quote non verranno esportate).
Creazione del Disegno
Modalità Sketch: Se stai creando il tuo disegno da zero, utilizza la modalità Sketch. Crea il tuo sketch bidimensionale, senza bisogno di estruderlo. Una volta completato, clicca su FINISH SKETCH.
Le linee e le forme che visualizzi saranno quelle presenti nel tuo file .dxf per il taglio laser.
Esportazione di modelli 3D
Se hai un disegno tridimensionale creato in Autodesk Fusion con elementi solidi (ovvero sketch estrusi), esportando come .DXF verranno esportate solo le facce che abbiamo estruso. Tutte le facce verranno proiettate sullo stesso piano.
Salvataggio e esportazione del file
1 – Salva il File: Vai su FILE → SAVE e salva il tuo progetto nel cloud.
2 – Esporta in .DXF: Dopo aver salvato il file in formato 3mf nel cloud, seleziona FILE → EXPORT e scegli il formato .DXF. Puoi anche salvare il file .DXF localmente.
Conversione del file
La conversione in .DXF viene effettuata dai server di Fusion e richiede una connessione internet. La conversione può richiedere qualche minuto. Nella finestra JOB STATUS puoi monitorare il progresso e, una volta completata, visualizzare il file sul tuo computer.
Preparazione per il taglio laser
Il file .DXF generato avrà tutte le linee di colore nero, che considereremo come linee di taglio. Se desideri specificare lavorazioni particolari come incisioni vettoriali e raster, puoi importare il file .DXF in Inkscape e utilizzare i template e le guide disponibili per questo software di disegno vettoriale open source.
Puoi anche utilizzare uno degli altri software indicati nelle nostre guide.
